一、氣動襯膠蝶閥 產品概述

本公司的氣動襯膠蝶閥，是采用氣動活塞式執行器與中線密封蝶閥組成，氣動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）不易磨損、減磨性能，（比普通蝶閥使用壽命較長）而且具有防霉特點，有操作力矩小，（比普通有銷蝶閥低百分之四十）維修方便，外形美觀等優點。氣動襯膠蝶閥主要用于水處理設備配套，主要用于食品、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。

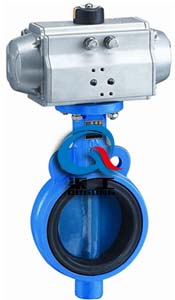

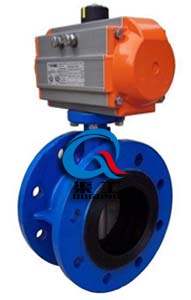

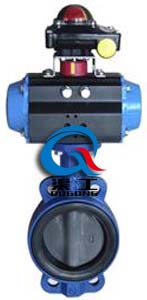

氣動襯膠蝶閥 (法蘭式)	氣動襯膠蝶閥 (環氧樹脂涂層)	氣動軟密封蝶閥 (全襯膠)

二、氣動襯膠蝶閥 產品特點

（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
（2）閥板的設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸較方便（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
（4）閥桿密封圈起雙向密封作用，制止介質外流和外來物質侵入，做到整閥零外漏。
（5）氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命較長等特點。

三、氣動襯膠蝶閥 主要技術參數

四、氣動襯膠蝶閥 執行器技術參數

氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動襯膠蝶閥 主要零件材料

六、氣動襯膠蝶閥 主要性能規范

七、氣動襯膠蝶閥 安裝連接尺寸

氣動襯膠蝶閥 (法蘭式)	氣動襯膠蝶閥 (對夾式)

八、氣動襯膠蝶閥 安裝連接尺寸

九、氣動襯膠蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動襯膠蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
