一、夾套保溫截止閥 產品概述
本公司的夾套保溫截止閥，是主要用于石油、化工、冶金等多類系統中，以輸送常溫下會凝固的高粘度介質，是BJ41W直流夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。夾套保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能制止介質結晶。夾套保溫截止閥被應用于石油、化工、冶金等多類系統中。
|
|
|

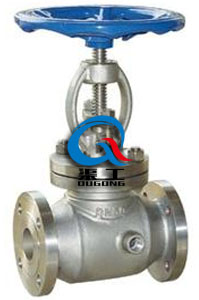

夾套保溫截止閥
|

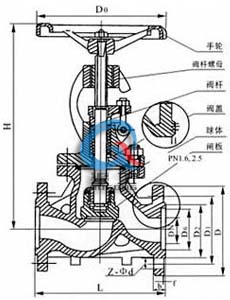

夾套保溫截止閥 內部結構尺寸圖
|
二、夾套保溫截止閥 應用規范
|
設計制造
|
GB12234-89、GB12234-89
|
|
結構長度
|
GB12221-89、GB12221-89
|
|
法蘭尺寸
|
JB/T79-94、JB/779-94
|
|
閥門檢查和試驗
|
GB13927
|
三、夾套保溫截止閥 試驗壓力及主要性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
適用溫度
|
適用介質
|
保溫套壓力
|
|
Shell
|
Seal
|
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
四、夾套保溫截止閥 主要零件材料及通途
|
零件名稱LTEM
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閥體/閥蓋BODY/CAP
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閘板WEDGE
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
|
閥桿STEM
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
填料PACKING
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
石墨 GRAPHITE
|
|
墊片GASKET
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304GRAPHITE+304
|
|
壓蓋GLAND FLANGE
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
填料壓環STUFFING RING
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
螺栓BOLT
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母NUT
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
五、夾套保溫截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
