一、氣動高壓截止閥 產品概述
本公司的氣動高壓截止閥是由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的截止閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎的結構使本產品成為一類快動作、嚴密切斷的新型切斷閥。氣動高壓截止閥性能優良、規格全,還有形體小重量輕等優點，氣動高溫高壓截止閥能達到化工、石油、冶金和其它工業部門生產過程中自動排放和緊急切斷的操作要求，適用于一般的兩位控制和開關操作場合。
|
|
|---|---|

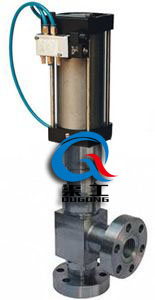

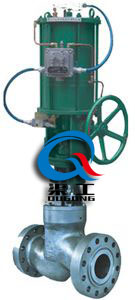

| 氣動高壓截止閥 (直通式) | 氣動高壓截止閥 (角式) |
二、氣動高壓截止閥 產品特點
1、選材考究，符合相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐腐蝕、抗擦性能好，使用時間長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦性。
4、可采用多種配管法蘭標準及法蘭密封面型式，可達到工程需要及用戶要求。
5、閥體材料品種全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各多種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封良好，替換填料可在不停機情況下進行，方便快捷，不影響系統運行。
三、氣動高壓截止閥 應用規范
| 公稱壓力 | 16 | 32 | Mpa |
|---|---|---|---|
| 殼體試驗 | 24 | 48 | Mpa |
| 密封試驗 | 17.6 | 35.2 | Mpa |
| 氣密封試驗 | 0.5-0.7 | Mpa | |
| 適用介質 | C | P | R |
| 水、油品、蒸汽 | 氮氫混合氣 | 堿液、液氨 | |
| 適用溫度(℃) | ≤200 | ||
四、氣動高壓截止閥 主要零件材料及用途
| 閥體Body | 閥蓋Bonnet | 閥桿Stem | 閥瓣Disc | 密封面 | 填料 | 閥桿螺母 | 緊固件 |
|---|---|---|---|---|---|---|---|
| 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氮化 | 鉻不銹鋼Cr.stainless steel | 鉻不銹鋼Cr.stainless steel | 柔性石墨Graphite | 鋁青銅AI bronze | 碳鋼 鉻鉬鋼 |
| 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氮化 | 25 | 硬質合金Carbide alloy | 柔性石墨Graphite | 鋁青銅 | 碳鋼 鉻鉬鋼 |
| ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金Carbide alloy | 柔性石墨Graphite | 鋁青銅 | 鉻鉬鋼 |
| ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金Carbide alloy | 柔性石墨 | 鋁青銅 | 鉻鉬鋼 |
| ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 柔性石墨 | 鋁青銅AI | 鉻鉬鋼 |
五、氣動高壓截止閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
