一、固定式法蘭球閥 產品概述

本公司的Q47F/H型固定式法蘭球閥適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了綜合考慮，適用于多種腐蝕性和非腐蝕性介質。固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式法蘭球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命較長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向多能密封，因而安裝沒有流向限制，是雙向。
手動固定球閥有二段式和三段式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧使閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，使球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑相同，以便管線清掃。

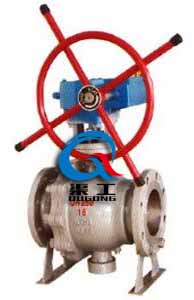

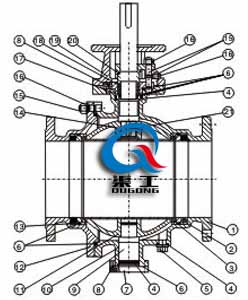

固定式法蘭球閥	固定式法蘭球閥 (結構圖)

二、固定式法蘭球閥 產品概述

（1）O型固定式法蘭球閥采用固定球設計，相對運動部位均采用磨擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作輕便。
（2）閥門采用高平臺結構，ISO5211連接標準。
（3）O型固定球閥采用全通徑或縮徑設計，流通阻力小。
（4）金屬硬密封O型固定式法蘭球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能好。
（5）O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（6）每個球閥都有兩個可動密封座，兩個方向也能密封，因而安裝時不須考慮介質的流向。
（7）在閥桿與閥體及閥桿與球體之間設置導電彈簧，制止靜電打火點燃易燃介質。
（8）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
（9）自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓。

三、固定式法蘭球閥 主要零件材料

四、固定式法蘭球閥 設計規范

五、固定式法蘭球閥 性能規范

六、固定式法蘭球閥 主要外形圖

固定式法蘭球閥 (蝸輪傳動)	固定球閥(手柄傳動)

七、固定式法蘭球閥 主要外形尺寸

八、訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
