CS45H鐘形浮子式蒸汽疏水閥
一、鐘形浮子式蒸汽疏水閥 產品概述
1. 鐘形浮子蒸汽疏水閥對凝結水的發生量適應性好，既可間歇排放，又可連續排放。
2. 內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3. 鐘形浮子蒸汽疏水閥內部零件都采用不銹鋼制造，并且安裝在閥蓋上，維修保養方便。
4. 背壓率高百分之九十。
5. 汽水分離優良：（水汽經U型通道從閥下部進入），閥內處于水封狀態，可以阻止蒸汽泄漏。
6. 敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可阻止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可免除）
7. 鐘形浮子蒸汽疏水閥與杠桿機械結合可制成高壓閥。
|
|
|---|---|
| CS45H鐘形浮子式蒸汽疏水閥 | CS45H鐘形浮子式蒸汽疏水閥 |
二、鐘形浮子式蒸汽疏水閥 關閉方式
SCCV關閉方式和雙閥座差壓機械安裝在同一單元使用時間長，尚凝結水量增加時，吊桶失去壓力浮力使得機械反向密封而產生壓差，主閥開戶而獲得大排量，使用汽設備啟動，可以發揮出機器的熱效率。

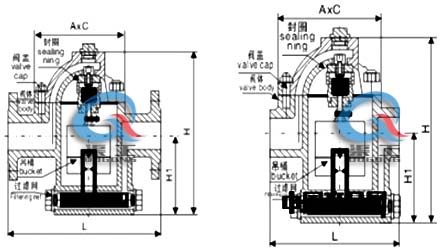

三、鐘形浮子式蒸汽疏水閥 主要連接尺寸
| 產品型號 | 公稱通徑 DN | 連接 方式 | 使用壓力范圍 (MPa) | 溫度上限℃ | 閥體材質 | 主要零件材質 | 外形尺寸 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||||
|
ER105 (CS15H-3.7) |
20～40 |
內螺紋 ZG1/2～11/2 |
0.01～0.3～0.7 | 220 | WCB |
SUS (3Cr13) |
200 | 160 | 135 | - |
|
ER105F (CS45H-3.7) |
15～25 32～50 |
法蘭 Flange |
0.01～0.3～0.7 | 220 | WCB |
SUS (3Cr13) |
270 | 160 | 135 | - |
|
ER110 (CS45H-5.12) |
15～25 32～50 |
法蘭 Flange |
0.01～0.5～1.2 | 220 | WCB |
SUS (3Cr13) |
310 |
160 165 |
131 167 |
- |
|
ER116 (CS45H-7.16) |
15～25 32～50 |
法蘭 Flange |
0.01～0.7～1.6 | 220 | WCB |
SUS (3Cr13) |
310 |
160 165 |
131 167 |
- |
|
ER120 (CS45H-8.16) |
40～65 |
法蘭 Flange |
0.05～0.8～1.6 | 220 | WCB |
SUS (3Cr13) |
420 | 175 | 214 | - |
|
ER25 (CS45H-25 -40-64) |
15～50 |
法蘭 Flange |
0.05～2.5～4.5～6.5 | 425 | WCB |
SUS (3Cr13) |
380 | 210 | 180 | 345 |
|
ER105 (CS45H-25 -40-64) |
15～50 | 承插焊 | 0.05～2.5～4.5～6.5 | 425 | WCB |
SUS (3Cr13) |
380 | 210 | 180 | 345 |
四、鐘形浮子式蒸汽疏水閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鐘形浮子式蒸汽疏水閥 型號，請按型號直接向我司銷售部訂購；
