一、Y型伸縮過濾器 產品概述
本公司的Y型伸縮過濾器是使用水力控制閥及精密的易堵塞的機械產品所需要具備的過濾設備。Y型伸縮過濾器通常安裝于水力控制閥等設備的入口端，阻止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型伸縮過濾器的結構簡單，流阻小，可在線除去污物而不需拆除。Y拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點。可根據需要設置濾網目數，通常范圍：水18~30目、蒸氣40~100目、油100~480目。
|
|
|

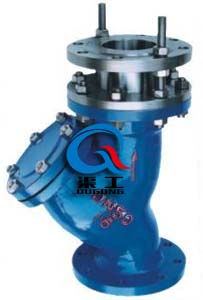

Y型伸縮過濾器
|

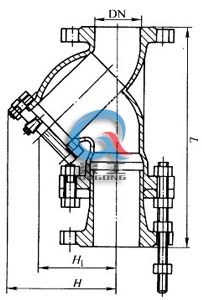

Y型伸縮過濾器 結構圖
|
二、Y型伸縮過濾器 主要性能參數
|
型號
|
公稱壓力PN(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
|
YSTF
|
1.0
|
1.5
|
1.1
|
|
YSTF
|
1.6
|
2.4
|
1.76
|
三、Y型伸縮過濾器 主要性能參數
|
零件名稱
|
材料
|
|
管體
|
灰鑄鐵或球墨鑄鐵鑄鋼
|
|
濾網
|
不銹鋼
|
|
伸縮拉桿
|
碳鋼鍍鋅
|
|
O形圈
|
丁腈橡膠
|
四、Y型伸縮過濾器 主要連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
300
|
320
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
1025
|
1150
|
|
H
|
155
|
183
|
210
|
250
|
305
|
358
|
450
|
503
|
578
|
598
|
618
|
|
H1
|
195
|
245
|
295
|
344
|
415
|
485
|
602
|
710
|
815
|
844
|
872
|
五、Y型伸縮過濾器 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的Y型伸縮過濾器產品型號，請按型號直接向我司訂購；
